7 类屏蔽电缆应用于结构化布线数据传输电缆；传输数字，语音，数据和视频信
号，适合所有 F 级链路和 7 类的应用，包括 ISDN， 10 兆以太网， 100 兆快速 以太网， 1000 兆以太网， 10G 以太网。
一、产品特点
符合 IEC61156-5 600MHz 测试
使用皮泡皮物理发泡技术，改善产品电气性能 提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输
每个线对采用金属铝箔单独包裹，4 对双绞线外整体金属网屏蔽，大大减小了近 端串扰和远端串扰的损耗，提供可靠的抗外部串扰
二、产品标准
YD/T1019-2023 IEC61156-5
ISO/IEC 11801
三、产品图片、规格、尺寸

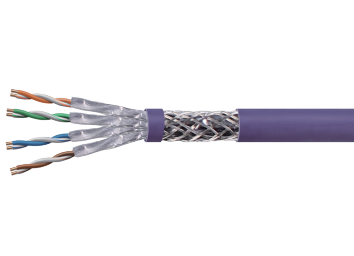

1，产品图片

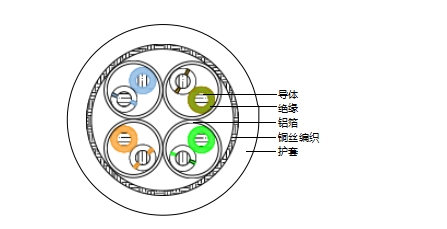

2，规格、尺寸、安装要求
|
电缆对数 |
4 对 |
|
|
线对颜色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
|
|
导体 |
结构 |
单股 |
|
材料 |
退火圆铜 |
|
|
线规 |
23AWG |
|
|
绝缘 |
芯线外径 |
1.38±0.10mm |
|
材料 |
物理发泡 PE |
|
|
分辨色 |
色条 |
|
|
屏蔽材料 |
单面铝箔/镀锡铜丝 |
|
|
护套 |
材料 |
PVC |
|
外径 |
7.8±0.3mm |
|
|
平均厚度 |
0.60±0.1mm |
|
|
成卷方式 |
木盘平绕 |
|
|
安装温度 |
0℃~ +60℃ |
|
|
使用及存储温度 |
-20℃~ +60℃ |
|
|
线缆参考净重 |
18.2kg/305m |
|
四、产品性能
1， 机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥300% |
|
绝缘抗张强度 |
≥16MPa |
|
护套老化前抗张强度 |
≥13.5MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥12.5MPa |
|
护套老化后抗张强度变化率 |
±20% |
|
护套老化前断裂伸长率 |
≥150% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥125% |
|
护套老化后断裂伸长变化率 |
±20% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
100MHZ |
100±5Ω |
|
单根导体直流电阻 |
≤9.0Ω/100m |
|
|
线对内直流电阻不平衡 |
≤2.0% |
|
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
|
传播时延差 |
≤25ns/100m |
|
|
工作电容 |
≤5.6nF/100m |
|
|
额定传输速率（NVP） |
78% |
|
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
|
3，传输性能
|
频率 (MHz) |
衰减 (dB/100m) （最大值） |
回波损耗(dB) （最小值） |
近端串音衰 减(dB) （最小值） |
近端串音衰减 功率和(dB) （最小值） |
等电平远端串音 衰减 (dB/100m) （最小值） |
等电平远端串音衰 减功率和 (dB/100m) （最小值） |
|
4 |
3.7 |
23.0 |
78 |
75 |
78 |
75 |
|
8 |
5.2 |
24.5 |
78 |
75 |
77 |
74 |
|
16 |
7.4 |
25.0 |
78 |
75 |
71 |
68 |
|
20 |
8.3 |
25.0 |
78 |
75 |
69 |
66 |
|
31.25 |
10.4 |
23.6 |
78 |
75 |
65 |
62 |
|
62.5 |
14.9 |
21.5 |
75 |
72 |
59 |
56 |
|
100 |
19.0 |
20.1 |
72 |
69 |
55 |
52 |
|
200 |
27.5 |
18.0 |
68 |
65 |
49 |
46 |
|
250 |
31 |
17.3 |
66 |
63 |
47 |
44 |
|
500 |
45.3 |
17.3 |
62 |
59 |
41 |
38 |
|
600 |
50.1 |
17.3 |
61 |
58 |
40 |
37 |
4，阻燃性能
符合 GB/T18380.12 单根绝缘电线电缆火焰垂直蔓延试验—1kW 预混合型火焰试验方法
|
上支架下缘与炭化起始点距离 |
>50 mm |
|
炭化下边缘与上支架下缘的距离 |
≤540 mm |
五、产品包装
包装规格：(木盘平绕)
|
盘面*盘内经*盘内高（cm） |
Φ40*Φ16*L24cm |
|
线缆长度 |
305m/木盘 |
|
木盘参考重量 |
1.5kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
X7109000006 |
D198-G |
S/FTP 7 类 4 对屏蔽电缆 |
305 米/盘 |
七、注意事项
|
序号 |
说明 |
|
1 |
该电缆在使用过程中为确保安全，切勿连接（除 POE 系统以外）任何电源使用。当用作 POE 系统 时推介采用模块化水晶头采用 IDC 连接，不建议采用 IPC 技术连接。 |
|
2 |
请不要用作室外敷设或者埋地敷设。 |
|
3 |
请避免阳光照射。 |
|
4 |
与连接硬件的兼容性请提前确认。 |
|
5 |
仅保证与本公司匹配的连接器兼容，不保证兼容其他品牌的连接器，不保证与其他品牌连接器的性 能匹配。 |
八、修改记录
<table cellspacing="0" width="909"border="1"">
|
修改时间 |
修改内容 |
版本号 |
|
2024.11.18 |
执行标准 YD/T 1019-2013 修改为 YD/T 1019-2023 |
V1 |
