7A 类屏蔽低烟无卤电缆应用于结构化布线数据传输电缆； 传输数字， 语音， 数 据和视频信号，适合所有 FA 级链路和 7A 类的应用，包括 ISDN，10 兆以太网，
100 兆以太网，1000 兆以太网， 10GBast-T,25Gbase-T,4/16Mbit/s 令牌环，
TP-PMD/TP-DDI 125 Mbit/s,ATM155Mbit/s， ATM622Mbit/s。
一、产品特点
符合 IEC61156-5 1000MHz 测试并可扩展至 1500MHz
使用皮泡皮物理发泡技术， 改善产品电气性能 提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输
每个线对采用金属铝箔单独包裹，4 对双绞线外整体金属网屏蔽，大大减小了近 端串扰和远端串扰的损耗， 提供可靠的抗外部串扰
二、产品标准
YD/T1019-2013
ISO/IEC 11801-2017
三、产品图片、规格、尺寸

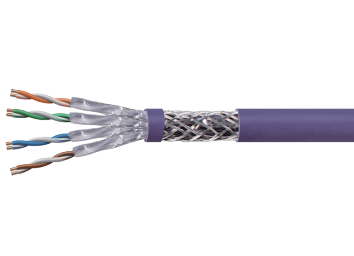

1，产品图片

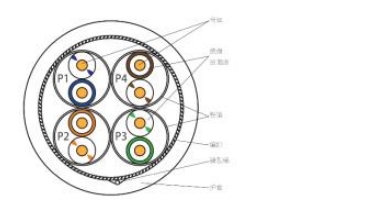

2，规格、尺寸、安装要求
|
电缆对数 |
4 对 |
|
|
线对颜色 |
白/蓝、蓝、白/橙、橙、白/绿、绿、白/棕、棕 |
|
|
导体 |
结构 |
单股 |
|
材料 |
退火圆铜 |
|
|
线规 |
23AWG |
|
|
绝缘 |
芯线外径 |
1.40±0.10mm |
|
材料 |
物理发泡 PE |
|
|
分辨色 |
色条 |
|
|
屏蔽材料 |
单面铝箔/镀锡铜丝 |
|
|
撕裂绳 |
150D 聚酯纤维直拖 |
|
|
护套 |
护套材料 |
LSZH |
|
线缆外径 |
8.2±0.3mm |
|
|
护套平均厚度 |
0.65±0.1mm |
|
|
护套印字 |
SHIP-TECH SYSTEM CABLE S/FTP CAT7A 4PAIRS 23AWG LSZH ISO11801 D199-D HSYPZP-7A 4*2*0.6P YD/T1019-2013 批号 001M … 305M |
|
|
成卷方式 |
木盘平绕 |
|
|
安装温度 |
0℃~ +60℃ |
|
|
使用及存储温度 |
-20℃~ +60℃ |
|
|
线缆参考净重 |
18.3kg/305m |
|
四、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥200% |
|
绝缘抗张强度 |
≥10MPa |
|
护套老化前抗张强度 |
≥10MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥8MPa |
|
护套老化后抗张强度变化率 |
±30% |
|
护套老化前断裂伸长率 |
≥125% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥100% |
|
护套老化后断裂伸长变化率 |
±30% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
4-100MHZ |
100±15Ω |
|
100-250MHZ |
100±22Ω |
|
|
250-1000MHZ |
100±25Ω |
|
|
单根导体直流电阻 |
≤9.5Ω/100m |
|
|
线对内直流电阻不平衡 |
≤2.0% |
|
|
介电强度 DC 导体间 |
1000V， 1min 无击穿 |
|
|
传播时延差 |
≤45ns/100m |
|
|
传播时延 |
≤536ns/100m |
|
|
工作电容 |
≤5.6nF/100m |
|
|
额定传输速率（NVP） |
78% |
|
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
|
3，传输性能
|
频率 (MHz) |
衰减 (dB/100m) （最大值） |
回波损耗(dB)（最 小值） |
近端串音衰 减(dB) （最小值） |
近端串音衰减功 率和(dB) （最小值） |
等电平远端串音衰 减(dB/100m) （最小值） |
等电平远端串音衰减 功率和(dB/100m) （最小值） |
|
4 |
3.7 |
23.0 |
78 |
75 |
78 |
75 |
|
8 |
5.2 |
24.5 |
78 |
75 |
77 |
74 |
|
16 |
7.3 |
25.0 |
78 |
75 |
71 |
68 |
|
20 |
8.2 |
25.0 |
78 |
75 |
69 |
66 |
|
31.25 |
10.3 |
23.6 |
78 |
75 |
65 |
62 |
|
62.5 |
14.6 |
21.5 |
78 |
75 |
59 |
56 |
|
100 |
18.5 |
20.1 |
75 |
72 |
55 |
52 |
|
200 |
26.5 |
18.0 |
71 |
68 |
49 |
46 |
|
250 |
29.7 |
17.3 |
69 |
66 |
47 |
44 |
|
500 |
42.8 |
17.3 |
65 |
62 |
41 |
38 |
|
600 |
47.1 |
17.3 |
64 |
61 |
40 |
37 |
|
700 |
51.1 |
16.6 |
63 |
60 |
38 |
35 |
|
1000 |
61.9 |
15.1 |
60 |
57 |
35 |
32 |
4，阻燃性能
符合 GB/T 18380.22-2008 单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法
|
上支架下缘与炭化起始点距离 |
>50 mm |
|
炭化下边缘与上支架下缘的距离 |
≤540 mm |
五、产品包装
包装规格： (木盘平绕)
|
盘面*盘内经*盘内高（cm） |
Φ40*Φ16*L24cm |
|
线缆长度 |
305m/木盘 |
|
整盘参考重量 |
20.8kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
X7110000002 |
D199-D |
S/FTP 7A 类 4 对屏蔽低烟无卤电缆 |
305 米/盘 |
