8 类屏蔽低烟无卤电缆应用于结构化布线数据传输电缆； 传输数字， 语音，数据 和视频信号， 适合所有 I 级链路和 8 类的应用， 包括 ISDN， 10 兆以太网， 100
兆快 速 以 太 网， 1000 兆 以 太 网， 10GBast-T, 25GBase-T, 40GBase-T,
4/16Mbit/s 令 牌 环， TP-PMD/TP-DDI 125 Mbit/s,ATM155Mbit/s ， ATM622Mbit/s。
一、产品特点
符合 ANSI/TIA-568.2-D 2000MHz 测试
使用皮泡皮物理发泡技术， 改善产品电气性能 提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输
每个线对采用金属铝箔单独包裹，4 对双绞线外整体金属网屏蔽，大大减小了近 端串扰和远端串扰的损耗， 提供可靠的抗外部串扰
二、产品标准
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-2017

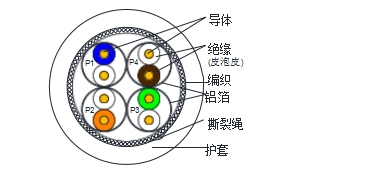

三、产品图片、规格、尺寸

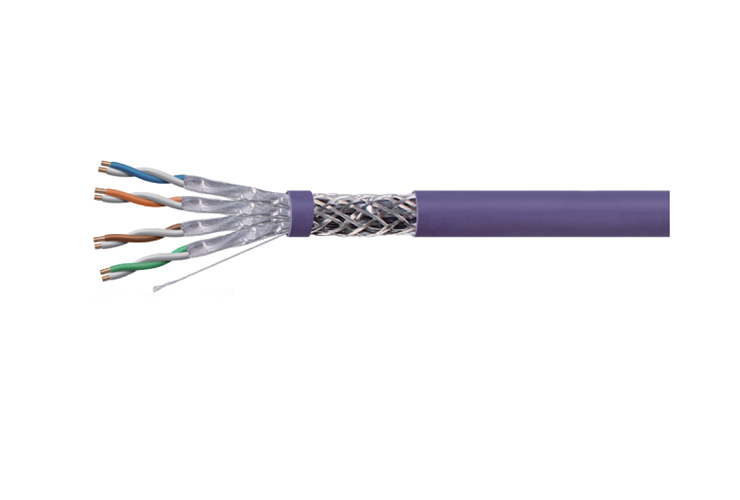

1， 产品图片
2， 规格、尺寸、安装要求
|
电缆对数 |
4 对 |
|
|
线对颜色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
|
|
导体 |
结构 |
单股 |
|
材料 |
退火圆铜 |
|
|
线规 |
22AWG |
|
|
绝缘 |
芯线外径 |
1.52±0.10mm |
|
材料 |
物理发泡 PE |
|
|
分辨色 |
色条 |
|
|
屏蔽材料 |
单面铝箔/镀锡铜丝 |
|
|
撕裂绳 |
150D 聚酯纤维直拖 |
|
|
护套 |
护套材料 |
LSZH |
|
线缆外径 |
8.5±0.3mm |
|
|
护套平均厚度 |
0.65±0.1mm |
|
|
护套印字 |
SHIP-TECH SYSTEM CABLE S/FTP CAT8 4PAIRS 22AWG LSZH ISO11801 D281-D 批号 001M … 305M |
|
|
成卷方式 |
木盘平绕 |
|
|
安装温度 |
0℃~ +60℃ |
|
|
使用及存储温度 |
-20℃~ +60℃ |
|
|
线缆参考净重 |
18.3kg/305m |
|
四、产品性能
1， 机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥200% |
|
绝缘抗张强度 |
≥10MPa |
|
护套老化前抗张强度 |
≥10MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥8MPa |
|
护套老化后抗张强度变化率 |
±30% |
|
护套老化前断裂伸长率 |
≥125% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥100% |
|
护套老化后断裂伸长变化率 |
±30% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2， 电气性能
|
特性阻抗 |
1-100MHZ |
100±15Ω |
|
100-250MHZ |
100±20Ω |
|
|
250-1000MHZ |
100±30Ω |
|
|
1000-2000MHZ |
100±35Ω |
|
|
单根导体直流电阻 |
≤2.4Ω/30m |
|
|
线对内直流电阻不平衡 |
≤2.0% |
|
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
|
传播时延差 |
≤13.5ns/30m |
|
|
传播时延 |
≤160ns/300m |
|
|
工作电容 |
≤5.6nF/100m |
|
|
额定传输速率（NVP） |
78% |
|
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
|
3，传输性能
|
频率 (MHz) |
衰减 (dB/30m) （最大值） |
回波损耗(dB) （最小值） |
近端串音衰 减(dB) （最小值） |
近端串音衰减 功率和(dB) （最小值） |
等电平远端串音 衰减(dB/30m) （最小值） |
等电平远端串音衰 减功率和 (dB/30m) （最小值） |
|
1 |
2.0 |
20.0 |
75.3 |
72.3 |
75.0 |
72.0 |
|
4 |
2.0 |
23.0 |
66.3 |
63.3 |
67.0 |
64.0 |
|
8 |
2.0 |
24.5 |
61.8 |
58.8 |
60.9 |
57.9 |
|
10 |
2.0 |
25.0 |
60.3 |
57.3 |
59.0 |
56.0 |
|
16 |
2.2 |
25.0 |
57.2 |
54.2 |
54.9 |
51.9 |
|
20 |
2.5 |
25.0 |
55.8 |
52.8 |
53.0 |
50.0 |
|
31.25 |
3.1 |
25.0 |
52.9 |
49.9 |
49.1 |
46.1 |
|
62.5 |
4.4 |
23.6 |
48.4 |
45.4 |
43.1 |
40.1 |
|
100 |
5.6 |
22.2 |
45.3 |
42.3 |
39.0 |
36.0 |
|
200 |
7.9 |
20.1 |
40.8 |
37.8 |
33.0 |
30.0 |
|
250 |
8.9 |
19.4 |
39.3 |
36.3 |
31.0 |
28.0 |
|
500 |
12.8 |
17.3 |
34.8 |
31.8 |
25.0 |
22.0 |
|
600 |
14.1 |
16.8 |
33.6 |
30.6 |
23.4 |
20.4 |
|
1000 |
18.6 |
15.2 |
30.3 |
27.3 |
19.0 |
16.0 |
|
1500 |
23.2 |
14.0 |
27.7 |
24.7 |
15.5 |
12.5 |
|
2000 |
27.2 |
13.1 |
25.8 |
22.8 |
13.0 |
10.0 |
4，阻燃性能
符合 GB/T 18380.22-2008 单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法
|
上支架下缘与炭化起始点距离 |
>50 mm |
|
炭化下边缘与上支架下缘的距离 |
≤540 mm |
五、产品包装
包装规格： (木盘平绕)
|
盘面*盘内经*盘内高（cm） |
Φ40*Φ16*L24cm |
|
线缆长度 |
305m/木盘 |
|
整盘参考重量 |
20.8kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
F7101180001 |
D281-D |
S/FTP 8 类 4 对屏蔽低烟无卤电缆 |
305 米/盘 |
