扁平形蝶形光电混合缆

•  外径小，重量轻，占用空间小（通常多根线缆才能解决的系列问题，在此可用一根复合线缆替代）

•   具有优越的弯曲性能和抗侧压性能，施工方便

•   一次性同步解决设备供电和信号接入问题

•   缆皮扁平方向一侧加印标识及印字上加印“+”，区分正负极

•   扁平设计，有开剥口，方便施工，适用于 AP 及摄像头等设备信号传输

二、产品标准

  YD/T 1997.4-2021

  GB 5023.3

  GB/T 3956

  IEC 60332-1

三、产品图片、尺寸、规格/

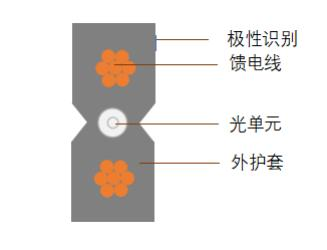

1、产品图片

2、单模光纤性能要求（G657A2）

     室外单模光缆默认采用 G657A2 光纤，性能要求如下表：

3、主要材料、尺寸

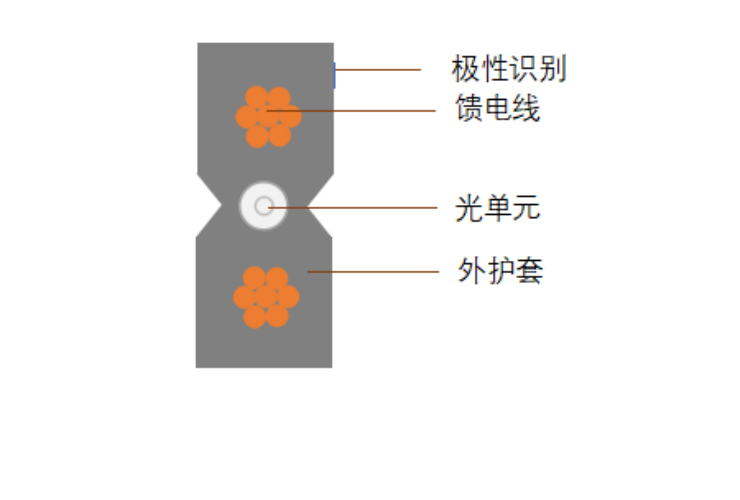

4、光缆结构要求

18AWG 平方光电混合缆结构

馈电线采用多股铜丝加绝缘层组成，馈电线中的导体应是符合 GB/T 3956 的第 5 种不镀金属层退火 铜导体，满足以下要求。

馈电线裸铜丝单位段长内不允许有接头 ， 以上参数为 18AWG 线规尺寸，其他尺寸还可以使用 20AWG/26AWG 线规。

绝缘层材料应采用低烟无卤聚烯烃。低烟无卤聚烯烃应符合YD/T 1113 中 WDZYJ-70 的规定，混合缆 阻燃等级满足 IEC 60332-1 的单根垂直燃烧试验。

6、机械与环境特性

普通管道/非自承式架空光缆的机械性能如下表所示。

四、产品包装、运输与存贮

1. 缆盘信息

1 、缆盘内筒芯内径直径不小于 30D（D 为光缆外径）

2 、缆盘盘面直径不小于 300mm，不大于 900mm； 缆盘芯桶内径不小于 200mm，不大于 700mm； 缆盘高度不小于 250mm，不大于 900mm。

3 、缆盘推荐：350*200*320mm ，400*200*320mm ，500*250*420mm ，600*300*420mm。

-光缆两端应密封和具有表示端别的颜色标志，A 端为红色，B 端为绿色；

-光缆保护材料及厚度，共 2 种方案：

①太阳膜，5±0.5mm；

②夹板，5-8mm（按实际盘具宽度，不得超过盘具外宽 8mm，绿色塑料打包带 2 根）

*实际方案由采购下单时具体选择。

-每卷产品贴有两张纸质合格证和一张铁皮合格证，一张铁皮合格证钉在木盘上，一张纸质合格证贴 在缆体表面，另一张纸质合格证贴在太阳膜上；

-装盘后的光缆最外层与缆盘侧板边缘的距离应不小于 40mm；

-光缆两端固定在盘子内，其内端应预留可移出长度不少出 2m，以供测试之用；

-缆盘存贮时，不得平放，不得堆放；同时防止受潮、暴晒等；

-盘片厚度，不小于 24mm。

2. 缆盘印字

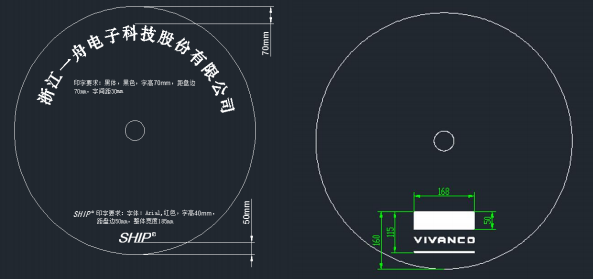

缆盘印字要求如下图所示（SHIP 品牌与 VIVANCO 品牌）：

五、订购信息

六、修改记录
