SHIP®室内多芯软光缆使用多根光纤外挤一层低烟无卤护套，形成 900um 紧包光纤。用进口芳纶作为支撑 加强件，外层低烟无卤做护套。
一、产品特点
采用紧套光纤，便于剥离使用
光缆具有良好的阻燃性能
进口芳纶加强元件，使光缆有优异的抗拉性能
光缆重量轻，柔软程度高、弯曲半径小，适宜施工操作
二、产品标准
YD/T1258.4-2019(烟密度符合 IEC61034-2，卤素符合 IEC60754-1、IEC60754-2)
ANSI/TIA-568.3-D
ISO/IEC 11801
IEC 60794-2-20
GB 31247-B1
1、产品图片、规格、尺寸

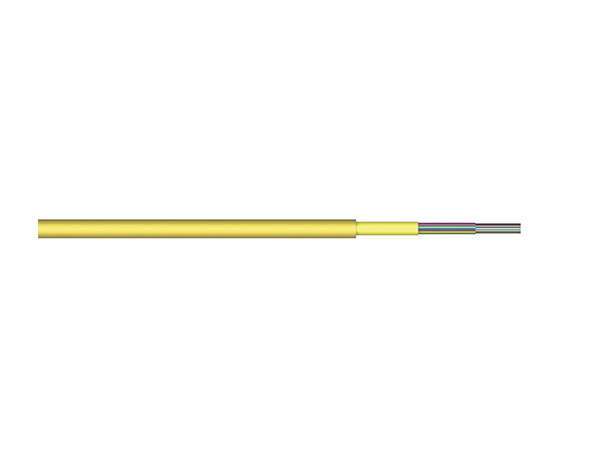

产品图片
2、单模光纤性能要求（G652D/OS2）
室内单模光缆默认采用 G652D(或称为 OS2)光纤，性能要求如下表：
|
属性 |
值 |
|
模场直径 |
（8.6～9.2） ±0.4μm（波长 1310nm 处） |
|
包层直径 |
125.0±0.7μm |
|
涂层直径 |
245±5μm |
|
属性 |
值 |
|
模场直径 |
（8.6～9.2） ±0.4μm（波长 1310nm 处） |
|
包层直径 |
125.0±0.7μm |
|
涂层直径 |
245±5μm |
3、多模光纤性能要求（OM1/OM2/OM3/OM4）
多模光纤可采用 OM1/OM2/OM3/OM4，性能要求如下表：
|
属性 |
A1a.1(OM2) |
A1a.2(OM3) |
A1a.3(OM4) |
A1b(OM1) |
|
|
芯层直径 |
50±2.5μm |
62.5±3μm |
|||
|
包层直径 |
125.0±1μm |
125.0±2μm |
|||
|
涂层直径 |
245±10.0μm |
||||
|
芯/包层同心度误差 |
≤1.5μm |
||||
|
包层不圆度 |
≤1.0% |
≤2.0% |
|||
|
芯层不圆度 |
≤6.0% |
||||
|
衰减 |
850nm |
2.5 dB/km（成缆后 3.0dB dB/km） |
3.0 dB/km |
||
|
1300nm |
0.8 dB/km（成缆后 1.0 dB/km） |
1.0 dB/km |
|||
|
满注入带宽 MHz.km @850nm |
500 |
1500 |
3500 |
200 |
|
|
有效模式带宽 MHz.km @850nm |
未定义 |
2000 |
4700 |
未定义 |
|
|
宏弯衰减 @850/1300nm |
37.5mm 100 圈 |
0.5/0.5dB |
|||
|
15mm 2 圈 |
1/1 dB |
未定义 |
|||
|
零色散波长 |
1295～1340nm |
1320～1365nm |
|
拉力筛选 |
≧100kpsi（0.69GPa） |
|
主要材料、尺寸
|
光纤规格 |
G.652D/OM1/OM2/OM3/OM4 |
|
|
紧套层 |
材料 |
LSZH |
|
外径（mm） |
0.9 (±0.05） |
|
|
紧套层的颜 色 |
蓝 RAL5015、橙 RAL2008、绿 RAL6001、棕 RAL8003、灰 RAL7000、白 RAL9010、红 RAL3000、黑 RAL9005、黄 RAL1021、紫 RAL4005、粉红 RAL3015、青绿 RAL6027（参照 IEC TR 63194-2019 的瑞士标准） |
|
|
加强件 |
进口芳纶 |
|
|
外护套 |
材料 |
LSZH |
|
颜色 |
单模 黄色 RAL1021/OM1 灰色 RAL7000/OM2 橙色 RAL2008/OM3 青绿色 RAL6027/OM4 紫罗兰 RAL4003/OM5 柠檬绿 PANTONE373C |
|
|
阻燃等级 |
GB 31247-B1 |
|
|
工作/存储温度 |
-20℃~60℃ |
|
|
交货长度（米/卷） |
1000 米/卷、2000 米/卷或用户自定义 |
|
*注意：OM4 系列紧包与护套颜色不一致

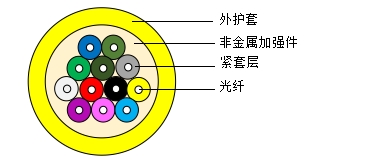

5.光缆结构要求
|
芯数 |
紧包外径 mm |
外护套厚度 mm |
最小平均厚度 mm |
外护套外径 mm |
结构 |
参考重量 kg/km |
|
2 芯 |
0.9±0.05 |
1.1±0.2 |
1.0 |
4.4±0.2 |
束状 |
19 |
|
4 芯 |
0.9±0.05 |
1.1±0.2 |
1.0 |
4.8±0.2 |
束状 |
23 |
|
6 芯 |
0.9±0.05 |
1.1±0.2 |
1.0 |
5.6±0.2 |
束状 |
30 |
|
8 芯 |
0.9±0.05 |
1.1±0.2 |
1.0 |
6.5±0.3 |
束状 |
37 |
|
12 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
6.8±0.3 |
束状 |
49 |
|
16 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
7.6±0.3 |
束状 |
58 |
|
24 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
9.5±0.3 |
束状 |
93 |
|
36 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
17.3±0.4 |
6*6 芯 |
- |
|
48 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
17.0±0.4 |
4*12 芯 |
|
72 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
20.3±0.4 |
6*12 芯 |
- |
|
96 芯 |
0.9±0.05 |
1.2±0.2 |
1.1 |
24.4±0.4 |
8*12 芯 |
- |
6、机械与环境特性
室内多芯软光缆的机械性能如下表所示。
|
芯数 |
拉伸力（N） |
压扁力（N/100mm） |
弯曲半径（D=光缆直径） |
|||
|
短期 |
长期 |
短期 |
长期 |
静态 |
动态 |
|
|
≤12 芯 |
440 |
130 |
1000 |
300 |
10D |
20D |
|
>12 芯 |
660 |
200 |
1000 |
300 |
10D |
20D |
普通室内多芯软光缆的测试方法如下表所示（依据 IEC 60794-2-20）。
|
机械性能 |
测试方法 |
明细 |
|
拉伸 |
IEC 60794-1-21-E1 |
在长期拉力下光纤应变 ≤0.2%，单模光纤无明显的 附加衰减，多模光纤附加衰 减不大于 0.1dB；在短期拉 力下光纤应变≤0.4%，；拉 力去除后，光纤无明显的残 余附加衰减；光缆无目力可 见开裂。 |
|
负载：根据负载要求 |
||
|
速度：100mm/min |
||
|
持续时间：5 分钟 |
||
|
测试长度：50m |
||
|
缆盘直径：20 倍光缆直径 |
||
|
压扁 |
IEC 60794-1-21-E3 |
在长期压力下光纤应无明 显的附加衰减；在短期压力 下光纤应不断裂；护套应无 目力可见开裂。 |
|
压力：根据负载要求 |
||
|
持续时间：1 分钟 |
||
|
测试间隔长度：500mm |
||
|
冲击 |
IEC60794-1-21-E4 |
光纤不断裂；光缆无目力可 见开裂。 |
|
冲击表面半径：12.5mm |
||
|
冲击能量：1J |
||
|
冲击次数：3，三次的间隔至少 500mm |
||
|
光缆弯曲 |
IEC 60794-1-21-E11A |
光纤不断裂；光缆无目力可 见开裂。 |
|
心轴直径：20D |
||
|
弯曲圈数：6 |
||
|
循环次数：10 |
||
|
反复弯曲 |
IEC 60794-1-21-E6 |
光纤不断裂；光缆无目力可 见开裂。 |
|
弯曲半径：20 倍光缆直径 |
|
机械性能 |
测试方法 |
明细 |
|
循环次数：100 |
||
|
负载：4kg |
||
|
低温下光缆弯曲 |
IEC 60794-1-21-E11B |
目测情况下光缆无损伤，测 试过程光纤无断裂。 |
|
弯曲半径：10D |
||
|
测试温度： -15℃ |
||
|
循环次数：2 |
||
|
曲绕 |
IEC 60794-1-21-E8 |
要求光纤不断裂。 |
|
循环次数：100 |
||
|
滑轮直径：20D |
备注：“无衰减变化”是指测试的衰减值变化在±0.05dB/km 范围内。
三、产品包装、运输与存贮
1. 光缆印字要求
SHIP 品牌印字要求：
SHIP-TECH FIBER CABLE 光缆型号执行标准（含光纤型号） SHIP 型号 阻燃等级(肯能有)
5+15 位识别码 米标 。
印字内容定义如下（以 GYTS-4B1.3 为例）：
|
SHIP 型号 |
光纤类型 |
光缆型号标准 |
供应商代码 |
15 位识别码 |
米标 |
|
|
D177-X |
OS2 |
B1.3 |
GYTS 4B1.3 YD/T 901-2018 |
xxxxx （5 位供应商识 别码） |
xxxxxxxxxxxxxxx （产品批次唯一） |
…M |
|
D179-X |
OM1 |
A1b |
||||
|
D179B-X |
OM2 |
A1a.1 |
||||
|
D179C-X |
OM3 |
A1a.2 |
||||
|
D179D-X |
OM4 |
A1a.3 |
||||
示例：单模 G652D 光纤 GJFJH 12，进口芳纶，阻燃等级 IEC60332-3-22,则印字要求如下：
SHIP-TECH FIBER CABLE GJFJH 12B1.3 YD/T 1258.4-2019 D171F-12-B1 GB 31247-B1 xxxxx
（5 位供应商识别码） xxxxxxxxxxxxxxx（15 位 WMS 识别码） …M（米标）。
示例：多模 OM2 光纤 GJFJH 24A1a.1，进口芳纶满足 GB 31247-B1 阻燃标准，则印字要求如下：
SHIP-TECH FIBER CABLE GJFJH 24 YD/T 1258.4-2019 D172BF-24-3A GB 31247-B1 xxxxx（5
位供应商识别码） xxxxxxxxxxxxxxx（15 位 WMS 识别码） …M（米标）。
VIVANCO 品牌印字要求：
示例：单模 G652D 光纤 GJFJH 12，进口芳纶，阻燃等级 GB 31247-B1,则印字要求如下：
VIVANCO SYSTEM OPTICAL FIBRE CABLE VCFANTN12A2LB1（编码） OS2（光纤类型） 12CORE（芯
数） OUTDOOR（室内/室外） xxxxx（5 位供应商识别码） …M（米标）。
说明：光纤类型定义与 SHIP 定义相同，编码依据我司给出的该款产品的 VIVANCO 编码。
2. 缆盘信息
2.1 缆盘内筒芯内径直径不小于 30D（D 为光缆外径）
2.2 缆盘盘面直径不小于 300mm，不大于 900mm； 缆盘芯桶内径不小于 200mm，不大于 700mm； 缆盘高度不小于 250mm，不大于 900mm。
2.3 室内缆缆盘推荐： 350*200*340mm ，400*250*350mm ，500*250*470mm ，600*300*450mm ， 800*400*540mm ，1000*400*690mm ，1300*500*690mm。
-光缆保护材料及厚度：双层太阳膜，5±0.5mm
-每卷产品贴有三张合格证，一张贴在木盘上，一张贴在缆体表面，还有一张贴在太阳膜上；
-装盘后的光缆最外层与缆盘侧板边缘的距离应不小于 40mm；
-光缆两端固定在盘子内，其内端应预留可移出长度不少出 3m，以供测试之用；
-缆盘存贮时，不得平放，不得堆放；同时防止受潮、暴晒等。
3. 缆盘印字

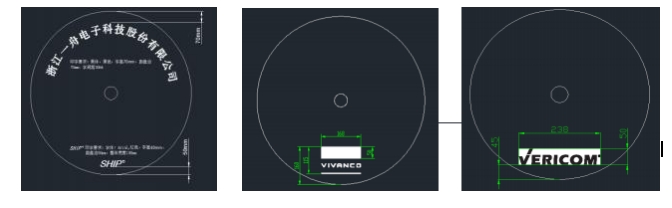

三种品牌缆盘印字要求如下图所示（SHIP 品牌与 VIVANCO 品牌）：
五、订购信息
|
产品型号 |
产品名称 |
包装 |
|
D171F-X-B1 |
GJFJH/GJFJH-J 室内单模多芯软光缆 9/125 (OS2) |
推荐长度：2000 |
|
D172F-X-B1 |
GJFJH/GJFJH-J 室内多模多芯软光缆 62.5/125（OM1） |
推荐长度：2000 |
|
D172BF-X-B1 |
GJFJH/GJFJH-J 室内多模多芯软光缆 50/125（OM2） |
推荐长度：2000 |
|
D172CF-X-B1 |
GJFJH/GJFJH-J 室内多模多芯软光缆 50/125（OM3） |
推荐长度：2000 |
|
D172DF-X-B1 |
GJFJH/GJFJH-J 室内多模多芯软光缆 50/125（OM4） |
推荐长度：2000 |
注：X 代表芯数,可按客户要求提供其他长度。
六、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2022.05.31 |
定义版本号 |
V.0 |
|
2023.02.09 |
修改护套厚度外径 |
V.1 |
