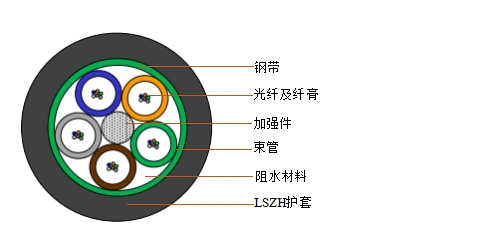

SHIP®室外松套层绞式铝带铠装阻燃光缆是将单模或多模光纤套入高模量的 PBT(聚对甲基丁二醇酯) 材料做成的松套管中，松套管内填充纤膏。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金 属加强芯外还需要挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯， 缆芯内的缝隙充以阻水填充物。双面涂塑钢带纵包后低烟无卤（LSZH）护套成缆。
一、产品特点:
合理设计并精确控制松套管中光纤余长，缆芯成缆时绞合节距的控制，确保光缆中光纤余长最佳， 使光缆具有良好的机械抗拉应变特性和温度特性
中心加强构件采用高杨氏模量的磷化钢丝
松套管和缆芯所有缝隙全填充防潮油膏和化合物，确保防潮和纵向不渗水
光缆具有良好的阻燃能力
二. 产品标准
YD/T 901-2018
ANSI/TIA-568.2-D
IEC 60794-3
ISO/IEC 11801
IEC 60332-3-23(成束 B 类阻燃)
三. 产品图片、尺寸、规格

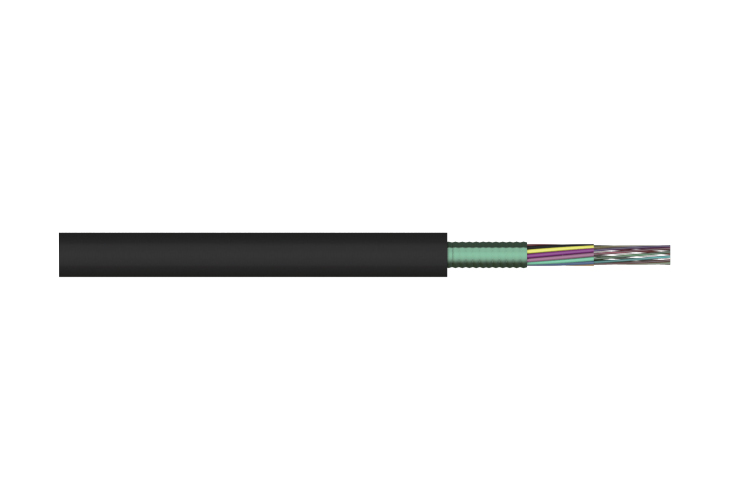

1、产品图片
单模光纤性能要求（G652D/OS2）
室外单模光缆默认采用 G652D(或称为 OS2)光纤，性能要求如下表：
|
属性 |
值 |
|
模场直径 |
（8.6～9.2） ±0.4μm（波长 1310nm 处） |
|
包层直径 |
125.0±0.7μm |
|
涂层直径 |
245±5μm |
|
芯/包层同心度误差 |
≤0.6μm |
|
包层不圆度 |
≤1.0% |
|
衰减 |
≤0.35dB/km（波长 1310nm/1383nm） （成缆后≤0.36dB/km） |
|
≤0.21dB/km（波长 1550nm） （成缆后≤0.22dB/km） |
|
|
色散 |
≤3.5ps/nm∙km（波长 1288nm～1339nm） |
|
≤5.3 ps/nm∙km（波长 1271nm～1360nm） |
|
|
≤18.0 ps/nm∙km（波长 1550nm） |
|
|
零色散波长 |
1300nm～1324nm |
|
最大零色散点斜率 |
≤0.092ps/nm2∙km |
|
偏振模色散系数 |
≤0.2ps/ √km (≧20 盘光缆@1550nm）,Q（概率）=0.01% |
|
截止波长 λcc |
1260nm |
|
宏弯衰减 |
≤0.1dB（波长 1625nm 处，以 30mm 的弯曲半径松绕 100 圈后） |
|
拉力筛选 |
≧100kpsi（0.69Gpa） |
多模光纤性能要求（OM1/OM2/OM3/OM4）
多模光纤可采用 OM1/OM2/OM3/OM4，性能要求如下表：
|
属性 |
A1a.1(OM2) |
A1a.2(OM3) |
A1a.3(OM4) |
A1b(OM1) |
|
芯层直径 |
50±2.5μm |
62.5±3μm |
||
|
包层直径 |
125.0±1μm |
125.0±2μm |
||
|
涂层直径 |
245±10.0μm |
|||
|
芯/包层同心度误差 |
≤1.5μm |
|||
|
包层不圆度 |
≤1.0% |
≤2.0% |
||
|
芯层不圆度 |
≤6.0% |
|||
多模光纤可采用 OM1/OM2/OM3/OM4，
性能要求如下表：
|
衰减 |
850nm |
2.5 dB/km（成缆后 3.0 dB/km） |
3.0 dB/km |
||
|
1300nm |
0.8 dB/km（成缆后 1.0 dB/km） |
1.0 dB/km |
|||
|
满注入带宽 MHz.km @850nm |
500 |
1500 |
3500 |
200 |
|
|
有效模式带宽 MHz.km @850nm |
未定义 |
2000 |
4700 |
未定义 |
|
|
宏弯衰减 @850/1300nm |
37.5mm 100 圈 |
0.5/0.5dB |
|||
|
15mm 2 圈 |
1/1 dB |
未定义 |
|||
|
零色散波长 |
1295～1340nm |
1320～1365nm |
|||
|
拉力筛选 |
≧100kpsi（0.69GPa） |
||||
主要材料、尺寸
|
光纤 |
光纤规格 |
G.652D/OM1/OM2/OM3/OM4 |
|
|
被覆层的颜色 |
蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿 |
||
|
加强构件 |
磷化钢丝 |
||
|
松套管 |
材料 |
PBT |
|
|
颜色 |
蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿 |
||
|
可能有的填充绳 |
PP |
||
|
膏状填充物 |
缆膏 |
||
|
铠装类型 |
钢-LSZH 粘结护套 |
||
|
外护套 |
材料 |
LSZH（符合 YD/T 1113-2015 通信电缆光缆用无卤低烟阻燃 材料） |
|
|
颜色 |
黑色 |
||
|
燃烧时环境要求 |
烟密度符合 IEC61034-2，卤素符合 IEC60754-1、IEC60754-2 |
||
|
工作及存储温度 |
-40℃~70℃ |
||
|
交货长度（米/卷） |
2000 米/卷、3000 米/卷或用户定义 |
||
光缆结构要求
|
光纤芯数 |
每管最大 芯数 |
结构 |
套管外径mm |
加强件/垫层mm |
护套厚度 mm |
外径 mm |
|
2-30 芯 |
6 |
1+5 |
ф 1.7 |
ф 1.4/ф1.4 |
1.8±0.1 |
9.4±0.2 |
|
32-36 芯 |
6 |
1+6 |
ф 1.7 |
ф 1.7/ф1.7 |
1.8±0.1 |
9.7±0.2 |
|
38-60 芯 |
12 |
1+5 |
ф2.0 |
ф 1.4/ф1.4 |
1.8±0.1 |
10.0±0.2 |
|
62-72 芯 |
12 |
1+6 |
ф2.0 |
ф2.0/ф2.0 |
1.8±0.1 |
10.6±0.2 |
|
74-84 芯 |
12 |
1+7 |
ф2.0 |
ф 1.7/ф2.6 |
1.8±0.1 |
11.2±0.2 |
|
86-96 芯 |
12 |
1+8 |
ф2.0 |
ф2.0/ф3.2 |
1.8±0.1 |
11.8±0.2 |
|
98-108 芯 |
12 |
1+9 |
ф2.0 |
ф2.0/ф3.9 |
1.8±0.1 |
12.5±0.2 |
|
110-120 芯 |
12 |
1+10 |
ф2.0 |
ф2.0/ф4.5 |
1.8±0.1 |
13.1±0.2 |
|
122-132 芯 |
12 |
1+11 |
ф2.0 |
ф2.0/ф5.1 |
1.8±0.1 |
13.7±0.2 |
|
134-144 芯 |
12 |
1+12 |
ф2.0 |
ф2.0/ф5.8 |
1.8±0.1 |
14.4±0.2 |
*光纤芯数为 8 或 16 芯时，每束管芯数为 4。
机械与环境特性
|
短暂/长期拉伸力(N) |
1500/600 |
|
短暂/长期压扁力(N/100mm) |
1000/300 |
|
动态/静态最小弯曲半径(D=光缆直径) |
20D/10D |
|
涂覆层剥除力(N) |
≥1.0，≤8.9 |
|
粘结护套剥除力(N/mm) |
≥1.4 |
|
表面应力（GPa） |
≥0.69 |
产品包装、运输和存贮
-缆盘材料：木制缆盘；
-装盘信息：
|
光缆芯数 |
缆盘型号/1km |
缆盘型号/2km |
缆盘型号/3km |
|
2-30 芯 |
A |
B |
E |
|
32-36 芯 |
A |
B |
E |
|
38-60 芯 |
B |
C |
E |
|
62-72 芯 |
C |
D |
E |
|
74-84 芯 |
D |
E |
F |
|
86-96 芯 |
E |
F |
G |
|
98-108 芯 |
E |
F |
G |
|
110-120 芯 |
F |
G |
H |
|
122-132 芯 |
F |
G |
H |
|
134-144 芯 |
G |
H |
-缆盘尺寸：
|
缆盘型号 |
缆盘尺寸 |
参考重量（Kg） |
盘面直径（mm） |
内径直径（mm） |
内径高度（mm） |
|
A |
700*330*550 |
20 |
700 |
330 |
550 |
|
B |
800*360*690 |
26 |
800 |
360 |
690 |
|
C |
850*400*690 |
29 |
850 |
400 |
690 |
|
D |
900*400*690 |
35 |
900 |
400 |
690 |
|
E |
1000*400*690 |
41 |
1000 |
400 |
690 |
|
F |
1100*450*690 |
48 |
1100 |
450 |
690 |
|
G |
1200*450*690 |
56 |
1200 |
450 |
690 |
|
H |
1300*500*690 |
66 |
1300 |
500 |
690 |
光缆两端应密封和具有表示端别的颜色标志，A 端为红色，B 端为绿色；
-光缆保护材料及厚度：珍珠棉，5±0.5mm；
-每卷产品贴有两张合格证，一张铁皮合格证钉在木盘上，一张纸质合格证贴在缆体表面；
-装盘后的光缆最外层与缆盘侧板边缘的距离应不小于 40mm；
-光缆两端固定在盘子内，其内端应预留可移出长度不少出 3m，以供测试之用；
-缆盘存贮时，不得平放，不得堆放；同时防止受潮、暴晒等。
四、 订购信息
|
产品型号 |
产品名称 |
包装 |
|
D177Z-X-3B |
GYTSH 室外单模松套层绞式轻铠钢带光缆 |
推荐长度：2000 米 |
|
D179Z-X-3B |
GYTSH 室外多模松套层绞式轻铠钢带光缆 62.5/125（OM1） |
推荐长度：2000 米 |
|
D179BZ-X-3B |
GYTSH 室外多模松套层绞式轻铠钢带光缆 50/125（OM2） |
推荐长度：2000 米 |
|
D179CZ-X-3B |
GYTSH 室外多模松套层绞式轻铠钢带光缆 50/125（OM3） |
推荐长度：2000 米 |
|
D179DZ-X-3B |
GYTSH 室外多模松套层绞式轻铠钢带光缆 50/125（OM4） |
推荐长度：2000 米 |
五、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.08 |
定义版本号 |
V.0 |
