SHIP®六类非屏蔽一体式水晶头(8P8C)应用于数据网络通信接口；支持传输数 字，语音，数据和视频信号等应用，优异的性能能稳定的支持所有六类的应用， 符合千兆以太网及以下应用。
一、产品特点
性能超越 ANSI/TIA-568.2-D 和 ISO/IEC11801-2017 的六类标准要求
符合 T568A 和 T568B 线序
插拔次数≥1000 次
采用三叉簧片设计、磷青铜镀金材料
支持语音、数据、视频信号高速传输
工作稳定：-20~60℃
二、产品标准
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-2017
IEC 60603-7
规格书/SPECIFICATION
三、产品图片、规格、尺寸

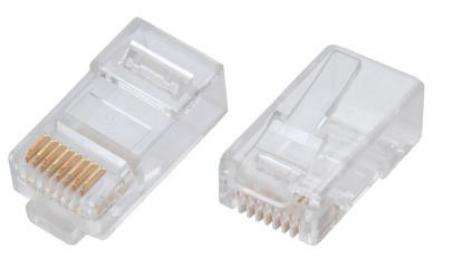

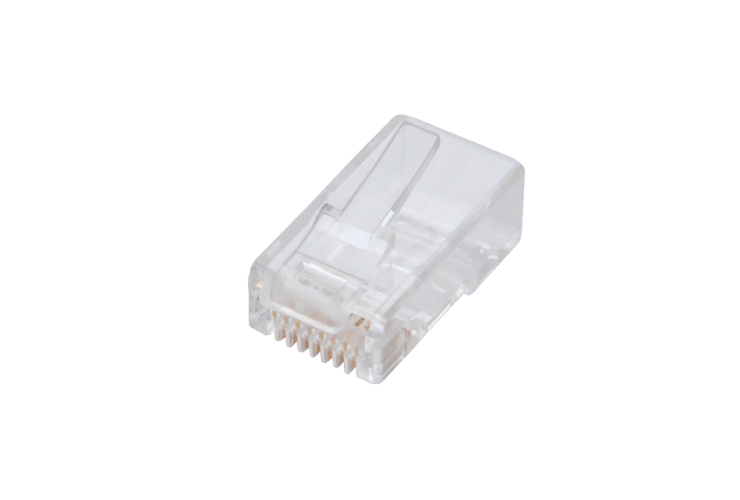

1，产品图片
规格要求
|
屏蔽方式 |
非屏蔽 |
|
插头材料 |
聚碳酸酯 |
|
金针结构 |
三叉簧片 |
|
金针材料 |
磷青铜镀金 |
|
金针 PIN 位 |
8P8C |
|
线序 |
T568A/T568B |
产品性能
产品性能：
|
耐压强度 |
直流：1000 伏（交流 750 伏）1 分钟无击穿和飞弧现象 |
|
额定电流 |
0.75 安培 |
|
插拔次数 |
≥1000 次 |
|
压力测试 |
20N |
|
安装及存储温度 |
0℃ ~ 50℃ |
|
使用温度 |
-20℃ ~ +60℃ |
产品包装
包装箱规格：
|
外箱长*宽*高（cm） |
36*27*36cm |
|
外包装： 盒/箱 |
50 盒 |
|
内包装： 个/盒 |
100 个 |
四、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
F7103 02 0010 |
S901J-1 |
六类非屏蔽水晶头（8P8C_ 一体式） |
5000 个/箱 |
五、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.08 |
定义版本号 |
V.0 |
