D103 系列非屏蔽电缆广泛使用于垂直主干布线，以竖井、管道安装为
主，可传输优质音频信号及 10 兆以太网， 100 兆快速以太网。
一、产品特点
符合 ISO/IEC 11801-2017 16MHz 测试并可扩展至 20MHz 较小的外径，安装时不易扭绞和卡住
提供电缆长度标记，减少浪费 支持语音、数据信号高速传输
二、产品标准
ISO/IEC 11801-2017
三、产品图片、规格、尺寸

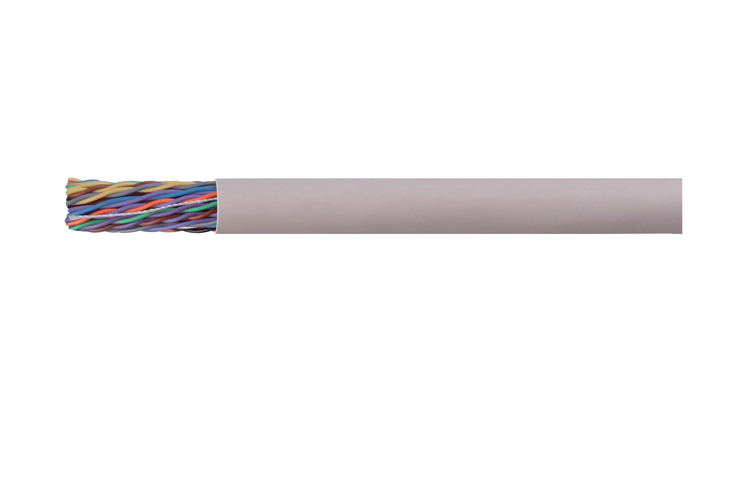

1，产品图片

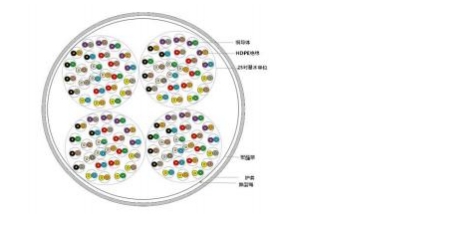

2，规格、尺寸、安装要求
|
电缆对数 |
100 对 |
||
|
导体 |
结构 |
单股 |
|
|
材料 |
退火圆铜 |
||
|
线规 |
26AWG |
||
|
绝缘 |
芯线外径 |
0.70±0.10mm |
|
|
材料 |
HDPE+色母 |
||
|
色谱 |
全色谱 |
1 白/蓝， 2 白/橙， 3 白/绿， 4 白/， 5 白/灰 6 红/蓝， 7 红/橙， 8 红/绿， 9 红/棕， 10 红/灰 11 黑/蓝， 12 黑/橙， 13 黑/绿， 14 黑/棕， 15 黑/灰 16 黄/蓝， 17 黄/橙， 18 黄/绿， 19 黄/棕， 20 黄/灰 21 紫/蓝， 22 紫/橙， 23 紫/绿， 24 紫/棕， 25 紫/灰 |
|
|
线序 |
扎带 |
1-25 白蓝 双色扎带 51-75 白绿 双色扎带 |
26-50 白桔 双色扎带 76-100 白棕 双色扎带 |
|
撕裂绳 |
500D 聚酯纤维直拖 |
||
|
护套 |
护套材料 |
PVC |
|
|
线缆外径 |
16.5±1.0mm |
||
|
护套平均厚度 |
1.3±0.1mm |
||
|
护套印字 |
SHIP-TECH SYSTEM CABLE UTP CAT.3 100PAIRS 26AWG ISO11801 D103-100 批号 001M … 305M |
||
|
成卷方式 |
木盘或铁木盘 |
||
|
安装温度 |
0℃~ +60℃ |
||
|
使用及存储温度 |
-20℃~ +60℃ |
||
四、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥300% |
|
绝缘抗张强度 |
≥16MPa |
|
护套老化前抗张强度 |
≥13.5MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥12.5MPa |
|
护套老化后抗张强度变化率 |
±20% |
|
护套老化前断裂伸长率 |
≥150% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥125% |
|
护套老化后断裂伸长变化率 |
±20% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
100±15Ω |
|
单根导体直流电阻 |
≤14.8Ω/100m |
|
线对内直流电阻不平衡 |
≤2.0% |
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
工作电容 |
≤6.6nF/100m |
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
五、产品包装
包装箱规格：
|
线缆长度 |
305 米/盘 |
|
包装方式 |
木盘 |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
F7101110021 |
D103-100 |
U/UTP 三类 100 对非屏蔽电缆 |
305 米/盘 |
