HYA 系列市内通信电缆广泛使用于城域网通信网络建设， 以架空和管道安装为 主，可传输优质音频信号。
一、产品标准
YD/T 322-2013

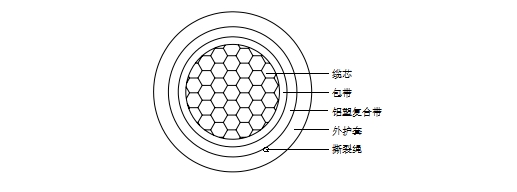

二、产品图片、规格、尺寸

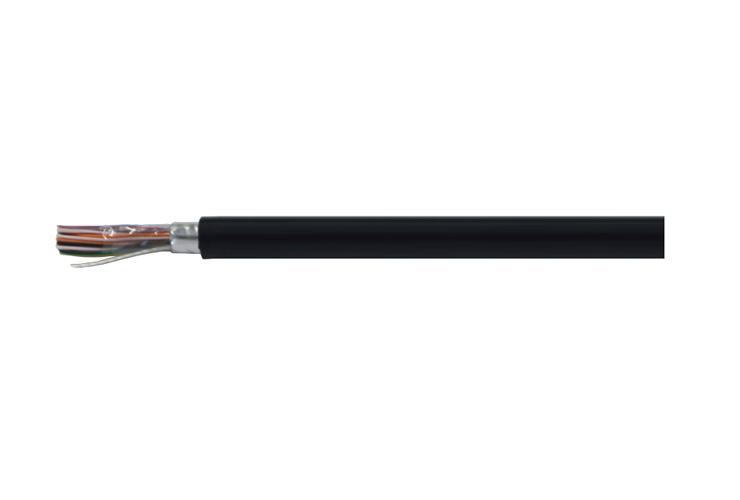

1，产品图片
2，规格、尺寸、安装要求
|
电缆对数 |
10 对 |
20 对 |
25 对 |
30 对 |
50 对 |
100 对 |
200 对 |
400 对 |
|
|
导体 |
材料 |
裸铜 |
|||||||
|
直径 |
0.50±0.01mm |
||||||||
|
绝缘 |
芯线外径 |
0.89±0.10mm |
|||||||
|
材料 |
HDPE+色母 |
||||||||
|
色谱 |
全色谱 |
||||||||
|
包带材料 |
聚酯带 |
||||||||
|
铝塑复合带厚度 |
0.25mm |
||||||||
|
撕裂绳 |
1000D |
||||||||
|
护套 |
护套材料 |
黑色 LLDPE |
|||||||
|
最小厚度（mm） |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.4 |
1.6 |
1.8 |
|
|
外径（mm） |
9.5±0.5 |
11.8±1.0 |
12.7±1.0 |
13.7±1.0 |
16.5±1.0 |
21.6±1.0 |
29.0±1.0 |
40.5±1.5 |
|
|
包装方式 |
木盘或铁木盘 |
||||||||
三、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥10% |
|
绝缘老化前断裂伸长率 |
≥300% |
|
绝缘老化前抗张强度 |
≥16MPa |
|
护套老化前抗张强度 |
≥10MPa |
|
护套老化前断裂伸长率 |
≥350% |
2，电气性能
|
单根导体直流电阻 |
≤95.0Ω/km |
|
|
线对直流电阻不平衡 |
最大值 |
5.0% |
|
介电强度 DC |
导体间： 1.0kV,1min 无击穿, 导体-屏蔽： 3.0kV,1min 无击穿 |
|
|
工作电容 |
最大值 |
> 10 对:57.0nF/km， ≤10 对:58.0nF/km |
|
平均值 |
> 10 对:52.0±2.0 nF/km ≤10 对:52.0±4.0 nF/km |
|
|
绝缘电阻 +20℃ DC (100-500V) |
≥10000MΩ·km |
|
|
衰减 |
150kHz Max |
9.0dB/km |
|
1024kHz Max |
22.5dB/km |
|
四、订购信息
|
产品型号 |
产品名称 |
包装 |
|
HY24010-2 |
HYA 10 对电话电缆 |
米/盘 |
|
HY24020-2 |
HYA 20 对电话电缆 |
米/盘 |
|
HY24030-2 |
HYA 30 对电话电缆 |
米/盘 |
|
HY24050-2 |
HYA 50 对电话电缆 |
米/盘 |
|
HY24100-2 |
HYA 100 对电话电缆 |
米/盘 |
|
HY24200-2 |
HYA 200 对电话电缆 |
米/盘 |
|
HY24400-2 |
HYA 400 对电话电缆 |
米/盘 |
