Cat5

五类4对非屏蔽低烟无卤电缆(25AWG)

五类非屏蔽低烟无卤电缆应用于结构化布线数据传输电缆；传输数字，语音，数据和视频信号，适合所有 D 级链路和五类的应用。

全国热线19147712913

一、产品特点

绝缘采用 HDPE，护套采用 LSZH，无屏蔽结构采用纸箱包装方式

提供电缆长度标记，减少浪费

支持语音、数据、视频信号高速传输

二、参考标准

GB/T 18015.2-2007

三、产品图片、规格、尺寸

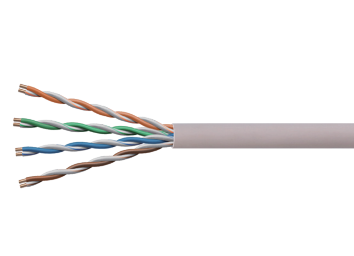

1. 产品图片

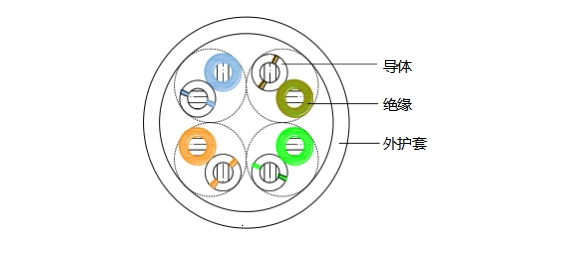

2. 规格、尺寸、安装要求

电缆对数		4 对
导体	结构	单股
	材料	退火圆铜
	尺寸	25AWG
绝缘	芯线外径	0.84±0.08mm
	材料	HDPE+色母
	分辨色	白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕
对绞	芯线颜色	白-蓝/蓝	白-橙/橙	白-绿/绿	白-棕/棕
护套	材料	LSZH
	平均厚度	0.50±0.10mm
	外径	4.7±0.3mm
	印字	SHIP-TECH SYSTEM CABLE UTP CAT.5 4PAIRS 25AWG LSZH GB/T 18015.2-2007 D135-E-D HSYZ-5 批号 001M … 305M
成卷方式		Reelex I
安装温度		0℃~ +60℃
使用及存储温度		-20℃~ +60℃

四、产品性能

1. 机械性能

绝缘、护套机械性能和环境性能可满足 GB/T 18015.2-2007 中的技术参数。 2. 电气性能

电气性能可满足 GB/T 18015.2-2007 中的技术参数

3. 传输性能

传输性能可满足 ANSI/TIA-568.2-D 90 米链路性能, 同时还满足 GB/T 18015.2-2007 中的传输性能指标

4. 阻燃性能

符合 GB/T 18380.22-2008：单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法

五、产品包装

1. 包装箱规格：

六、订购信息

产品编号	产品型号	产品名称	包装
X7102000054	D135-E-D	U/UTP 五类 4 对非屏蔽低烟无卤电缆	305 米/箱

七、修改记录

修改时间	修改内容	版本号
2023.06.15	修改相关标准及参数	V.1
