超五类屏蔽低烟无卤电缆应用于结构化布线数据传输电缆；传输数字，语音，
数据和视频信号，适合所有 D 级链路和超五类的应用。
一、产品特点
符合 ANSI/TIA-568.2-D 100MHz 测试并可扩展至 350MHz 提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输
采用总屏蔽层， 具有高抗电磁干扰性， 使传输信号的误码率降至最低程度
二、产品标准
YD/T1019-2013
ANSI/TIA-568.2-D-2018 ISO/IEC 11801-2017
三、产品图片、规格、尺寸

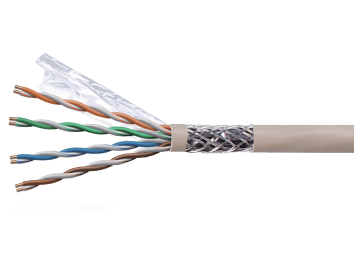

1，产品图片

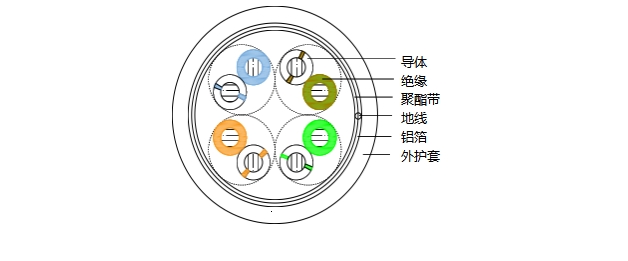

2，规格、尺寸、安装要求
|
电缆对数 |
4 对 |
||||
|
线对颜色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
||||
|
导体 |
结构 |
单股 |
|||
|
材料 |
退火圆铜 |
||||
|
线规 |
24AWG |
||||
|
绝缘 |
芯线外径 |
1.02±0.10mm |
|||
|
材料 |
HDPE+色母 |
||||
|
分辨色 |
色条 |
||||
|
双绞 |
芯线颜色 |
白-蓝/蓝 |
白-橙/橙 |
白-绿/绿 |
白-棕/棕 |
|
包带 |
聚酯带 |
||||
|
屏蔽材料 |
单面铝箔+泄流线 |
||||
|
护套 |
材料 |
LSZH |
|||
|
外径 |
6.1±0.3mm |
||||
|
平均厚度 |
0.55±0.1mm |
||||
|
印字 |
SHIP-TECH SYSTEM CABLE FTP CAT.5E 4PAIRS 24AWG LSZH ISO11801 D145-D HSYZP-5e 4*2*0.52 YD/T1019-2013 批号 001M… 305M |
||||
|
成卷方式 |
木盘平绕 |
||||
|
安装温度 |
0℃~ +60℃ |
||||
|
使用及存储温度 |
-20℃~ +60℃ |
||||
|
线缆参考净重 |
11.8kg/305m |
||||
四、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥300% |
|
绝缘抗张强度 |
≥16MPa |
|
护套老化前抗张强度 |
≥10MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥8MPa |
|
护套老化后抗张强度变化率 |
±30% |
|
护套老化前断裂伸长率 |
≥125% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥100% |
|
护套老化后断裂伸长变化率 |
±30% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
100±15Ω |
|
单根导体直流电阻 |
≤9.5Ω/100m |
|
线对内直流电阻不平衡 |
≤2.0% |
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
传播时延差 |
≤45ns/100m |
|
传播时延 |
≤536ns/100m |
|
工作电容 |
≤5.6nF/100m |
|
额定传输速率（NVP） |
68% |
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
3，传输性能
|
频率 (MHz) |
衰减 (dB/100m) （最大值） |
回波损耗(dB) （最小值） |
近端串音衰 减(dB)（最 小值） |
近端串音衰减 功率和(dB)（最 小值） |
等电平远端串 音衰减 (dB/100m) （最小值） |
等电平远端串音衰减 功率和(dB/100m) （最小值） |
|
1 |
2.0 |
20.0 |
65.3 |
62.3 |
63.8 |
60.8 |
|
4 |
4.1 |
23.0 |
56.3 |
53.3 |
51.8 |
48.8 |
|
8 |
5.8 |
24.5 |
51.8 |
48.8 |
45.7 |
42.7 |
|
10 |
6.5 |
25.0 |
50.3 |
47.3 |
43.8 |
40.8 |
|
16 |
8.2 |
25.0 |
47.2 |
44.2 |
39.7 |
36.7 |
|
20 |
9.3 |
25.0 |
45.8 |
42.8 |
37.8 |
34.8 |
|
31.25 |
11.7 |
23.6 |
42.9 |
39.9 |
33.9 |
30.9 |
|
62.5 |
17.0 |
21.5 |
38.4 |
35.4 |
27.9 |
24.9 |
|
100 |
22.0 |
20.1 |
35.3 |
32.3 |
23.8 |
20.8 |
4，阻燃性能
符合 GB/T 18380.22-2008 单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法
|
上支架下缘与炭化起始点距离 |
>50 mm |
|
炭化下边缘与上支架下缘的距离 |
≤540 mm |
五、产品包装
包装规格(木盘平绕)
|
盘面*盘内经*盘内高（cm） |
Φ37*Φ15*L27 cm |
|
线缆长度 |
305m/木盘 |
|
整盘参考重量 |
13.5kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
X7101000003 |
D145-D |
F/UTP 超五类 4 对屏蔽低烟无卤电缆 |
305 米/盘 |
