超五类非屏蔽电缆应用于结构化布线数据传输电缆；传输数字，语音，数 据和视频信号，适合所有 D 级链路和超五类的应用。
一、产品特点
符合 ANSI/TIA-568.2-D 100MHz 测试 较小的外径，安装时不易扭绞和卡住
提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输
二、产品标准
YD/T1019-2013
A NSI/TIA-568.2-D-2018 ISO/IEC 11801-2017
三、产品图片、规格、尺寸

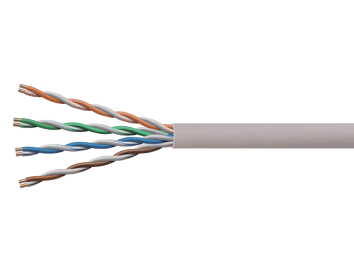

1，产品图片

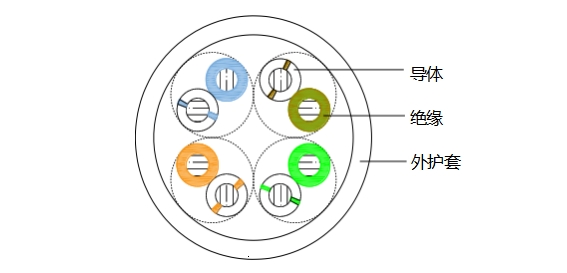

2，规格、尺寸、安装要求
|
电缆对数 |
4 对 |
|
|
线对颜色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
|
|
导体 |
结构 |
单股 |
|
材料 |
退火圆铜 |
|
|
线规 |
24AWG |
|
|
绝缘 |
芯线外径 |
0.90±0.10mm |
|
材料 |
HDPE+色母 |
|
|
分辨色 |
色条 |
|
|
护套 |
护套材料 |
PVC |
|
线缆外径 |
4.9±0.3mm |
|
|
护套印字 |
SHIP-TECH SYSTEM CABLE UTP CAT.5E 4PAIRS 24AWG ISO11801 D135-G HSYV-5e 4*2*0.50 YD/T1019-2013 批号 001M … 305M |
|
|
成卷方式 |
Reelex I |
|
|
安装温度 |
0℃~ +60℃ |
|
|
使用及存储温度 |
-20℃~ +60℃ |
|
|
线缆参考净重 |
8.8kg/305m |
|
四、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥300% |
|
绝缘抗张强度 |
≥16MPa |
|
护套老化前抗张强度 |
≥13.5MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥12.5MPa |
|
护套老化后抗张强度变化率 |
±20% |
|
护套老化前断裂伸长率 |
≥150% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥125% |
|
护套老化后断裂伸长变化率 |
±20% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
100±15Ω |
|
20℃单根导体直流电阻 |
≤9.5Ω/100m |
|
线对内直流电阻不平衡 |
≤2.0% |
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
传播时延差 |
≤45ns/100m |
|
相时延(100MHz) |
≤536ns/100m |
|
工作电容 |
≤5.6nF/100m |
|
额定传输速率（NVP） |
70% |
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
3，传输性能
|
频率 (MHz) |
衰减 (dB/100m) （最大值） |
回波损耗(dB) （最小值） |
近端串音衰 减(dB)（最 小值） |
近端串音衰减 功率和(dB) （最小值） |
等电平远端串 音衰减 (dB/100m) （最小值） |
等电平远端串音衰减 功率和(dB/100m) （最小值） |
|
1 |
2.0 |
20.0 |
65.3 |
62.3 |
63.8 |
60.8 |
|
4 |
4.1 |
23.0 |
56.3 |
53.3 |
51.8 |
48.8 |
|
8 |
5.8 |
24.5 |
51.8 |
48.8 |
45.7 |
42.7 |
|
10 |
6.5 |
25.0 |
50.3 |
47.3 |
43.8 |
40.8 |
|
16 |
8.2 |
25.0 |
47.2 |
44.2 |
39.7 |
36.7 |
|
20 |
9.3 |
25.0 |
45.8 |
42.8 |
37.8 |
34.8 |
|
31.25 |
11.7 |
23.6 |
42.9 |
39.9 |
33.9 |
30.9 |
|
62.5 |
17.0 |
21.5 |
38.4 |
35.4 |
27.9 |
24.9 |
|
100 |
22.0 |
20.1 |
35.3 |
32.3 |
23.8 |
20.8 |
4，阻燃性能
符合 GB/T 18380.22-2008 单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法
|
上支架下缘与炭化起始点距离 |
>50 mm |
|
炭化下边缘与上支架下缘的距离 |
≤540 mm |
五、产品包装
包装箱规格：
|
长*宽*高（cm） |
34*34*21cm |
|
线缆长度 |
305m/箱 |
|
整箱参考重量 |
9.5kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
X7102000001 |
D135-G |
U/UTP 超五类 4 对非屏蔽电缆 |
305 米/箱 |
七、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.06 |
1.增加修改记录 2.完善产品参数 |
V.1 |
