六类非屏蔽电缆应用于结构化布线数据传输电缆，传输数字，语音，数据 和视频信号，适合所有 E 级链路和六类的应用。
一、产品特点
单根实心裸铜导体， HDPE 绝缘， PVC 护套
线对间用十字骨架隔离，有效的降低了串扰，增加了结构稳定性 提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输 端接方便省时
二、参考标准
GB/T 18015.5-2007
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-2017
IEC61156-5-2012
三、产品图片、规格、尺寸

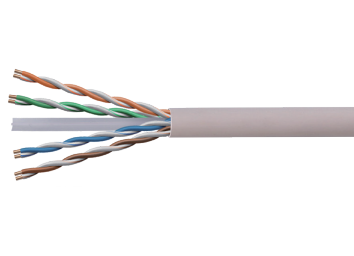

1，产品图片

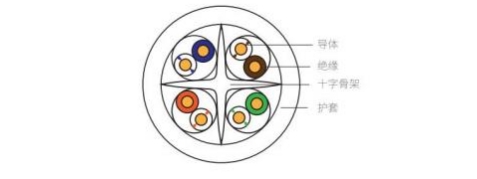

2，规格、尺寸、安装要求
|
电缆对数 |
4 对 |
||||
|
线对颜色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
||||
|
导体 |
结构 |
单股 |
|||
|
材料 |
退火圆铜 |
||||
|
线规 |
23AWG |
||||
|
绝缘 |
芯线外径 |
0.95±0.10mm |
|||
|
材料 |
HDPE+色母 |
||||
|
分辨色 |
色条 |
||||
|
双绞 |
芯线颜色 |
白-蓝/蓝 |
白-橙/橙 |
白-绿/绿 |
白-棕/棕 |
|
十字骨架材料 |
PE |
||||
|
护套 |
材料 |
PVC |
|||
|
外径 |
6.1±0.3mm |
||||
|
平均厚度 |
0.55±0.1mm |
||||
|
印字 |
SHIP-TECH SYSTEM CABLE UTP CAT.6 4PAIRS 23AWG ISO11801 D165-T HSYV-6 批号 防伪码 001M...305M |
||||
|
成卷方式 |
Reelex II |
||||
|
安装温度 |
0℃~ +60℃ |
||||
|
使用及存储温度 |
-20℃~ +60℃ |
||||
四、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
≥300% |
|
绝缘抗张强度 |
≥16MPa |
|
护套老化前抗张强度 |
≥13.5MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥12.5MPa |
|
护套老化后抗张强度变化率 |
±20% |
|
护套老化前断裂伸长率 |
≥150% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥125% |
|
护套老化后断裂伸长变化率 |
±20% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
100±15Ω |
|
单根导体直流电阻 |
≤9.5Ω/100m |
|
线对内直流电阻不平衡 |
≤2.0% |
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
传播时延差 |
≤45ns/100m |
|
传播时延 |
≤536ns/100m |
|
工作电容 |
≤5.6nF/100m |
|
额定传输速率（NVP） |
68% |
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
3，传输性能
|
频率 (MHz) |
衰减 (dB/100m) （最大值） |
回波损耗(dB) （最小值） |
近端串音衰 减(dB) （最小值） |
近端串音衰减 功率和(dB) （最小值） |
等电平远端串 音衰减 (dB/100m) （最小值） |
等电平远端串音衰减 功率和(dB/100m) （最小值） |
|
4 |
3.8 |
23.0 |
66.2 |
63.2 |
55.7 |
52.7 |
|
10 |
6.0 |
25.0 |
60.3 |
57.3 |
47.8 |
44.8 |
|
16 |
7.6 |
25.0 |
57.2 |
54.2 |
41.7 |
38.7 |
|
20 |
8.5 |
25.0 |
55.7 |
52.7 |
43.7 |
40.7 |
|
31.25 |
10.7 |
23.6 |
52.9 |
49.8 |
37.9 |
34.9 |
|
62.5 |
15.4 |
21.5 |
48.4 |
45.3 |
31.8 |
28.8 |
|
100 |
19.8 |
20.1 |
45.3 |
42.3 |
27.8 |
24.9 |
|
200 |
29.0 |
18.0 |
40.8 |
37.7 |
21.7 |
18.7 |
|
250 |
32.8 |
17.3 |
39.3 |
36.3 |
19.8 |
16.8 |
4，阻燃性能
符合 GB/T 18380.22-2008 单根绝缘细电线电缆火焰垂直蔓延试验—扩散型火焰试验方法
|
上支架下缘与炭化起始点距离 |
>50 mm |
|
炭化下边缘与上支架下缘的距离 |
≤540 mm |
五、产品包装
包装箱规格：
|
长*宽*高 |
39*39*23cm |
|
线缆长度 |
305m/箱 |
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
X7104000131 |
D165-T |
U/UTP 六类 4 对非屏蔽电缆 |
305 米/箱 |
