SHIP®光纤适配器是光纤与光纤之间进行可拆卸 （活动） 连接的器件。它是把光 纤的两个端面精密对接起来， 以使发射光纤输出的光能量能最大限度地耦合到 接收光纤中去， 并使由于其介入光链路而对系统造成的影响减小到最小的器件。
一、产品特点
> 插入损耗低
> 兼容性、重复性、互换性好 > 温度稳定性好
二、 产品标准
> YD/T 926.3
> ANSI/TIA-568-C.3 > ISO/IEC 11801
> IEC 61754-4
三、产品图片、规格、尺寸

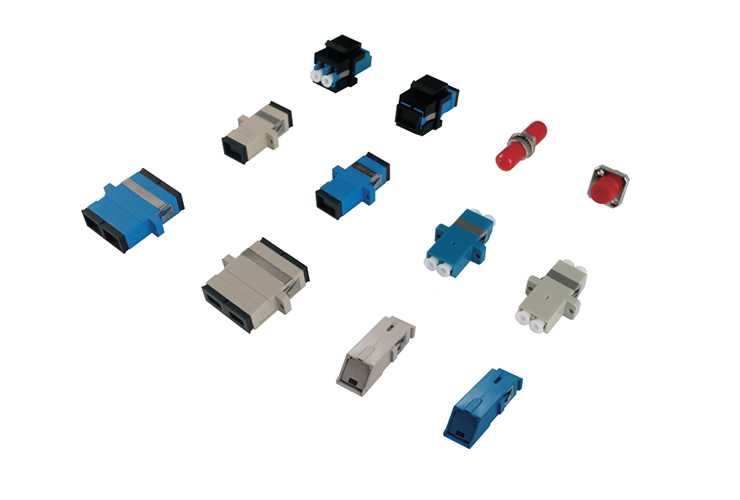

1、产品图片
2.产品列表
|
产品型号 |
产品名称 |
|
S905-1 |
ST/ST 单模适配器 |
|
S905-2 |
ST/ST 多模适配器 |
|
S905-3 |
SC/SC 单模适配器 |
|
S905-4 |
SC/SC 多模适配器 |
|
S905-5 |
FC/FC 单模适配器 |
|
S905-6 |
FC/FC 多模适配器 |
|
S905-7-2 |
SC 单工防尘单模适配器 |
|
S905-8-2 |
SC 单工防尘多模适配器 |
|
S905-7-1 |
LC/LC 双工单模适配器 |
|
S905-8-1 |
LC/LC 双工多模适配器 |
|
S905-3-1 |
SC/SC 双工单模适配器 |
|
S905-4-1 |
SC/SC 双工多模适配器 |
|
S906-1 |
SC/SC 单工单模适配器 （适用铜配线架） |
|
S906-2 |
SC/SC 单工多模适配器 （适用铜配线架） |
|
S906-3 |
LC/LC 双工单模适配器 （适用铜配线架） |
|
S906-4 |
LC/LC 双工多模适配器 （适用铜配线架） |
3.机械参数
|
套筒材料 |
精制陶瓷 |
|
套筒刚性内孔直径 （mm） |
1.251~1.252 （LC） |
|
2.500~2.502 （SC、 ST、 FC） |
|
|
外壳材料 |
锌合金 （FC、 ST） ;PC （LC、 SC） |
|
卡簧材料 |
不锈钢 （LC、 SC） |
|
外壳及帽套颜色 |
见《外壳及帽套颜色表》 |
|
工作温度 |
-20℃ ~ +70℃ |
|
储存温度 |
-40℃ ~ +85℃ |
|
耐久性 |
1000 次， 变化小于 0.2dB |
外壳及帽套颜色表
|
适配器类型 |
外壳颜色 （单模） |
外壳颜色 （多模） |
外壳颜色 （APC） |
帽套颜色 （单模） |
帽套颜色 （多模） |
帽套颜色 （APC） |
|
FC |
金属本色 |
金属本色 |
金属本色 |
红色 |
红色 |
—— |
|
ST |
金属本色 |
金属本色 |
金属本色 |
黑色 |
黑色 |
—— |
|
LC |
蓝色 |
灰色 |
绿色 |
白色 |
白色 |
白色 |
|
SC |
蓝色 |
灰色 |
绿色 |
黑色 |
黑色 |
黑色 |
4.性能参数
|
插入损耗 （dB） |
≤0.2 （单模） ； ≤0.1 （多模） |
|
回波损耗 （dB） |
≥35； ≥60 （APC） |
|
互换性试验 （dB） |
≤0.2 |
|
可重复性试验 （dB） |
≤0.1 |
5.产品包装
|
LC 双工 |
SC 单工 |
ST 单工 |
FC 单工 |
|
|
塑料盒尺寸 （长*宽*高 mm） |
222*142*20 |
222*142*20 |
215*185*13 |
226*160*15 |
|
产品数量 （只） |
50 |
50 |
50 |
50 |
|
参考净重 （Kg） |
0.11 |
0.11 |
0.40 |
0.45 |
|
参考毛重 （Kg） |
0.11 |
0.11 |
0.40 |
0.45 |
|
其他要求 |
每个塑料盒贴有 1 张合格证 |
|||
四、订购信息
|
产品型号 |
产品名称 |
包装 |
|
见产品列表 |
见产品列表 |
五、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.08 |
定义版本号 |
V.0 |
