SHIP®光纤跳线是用做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒 之间的连接，应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。
一、产品特点
低插入损耗，高回波损耗，性能优
高质量陶瓷插芯，插入损耗低，耐久性好
各种长度、多种类型的光纤跳线可供选择定制
重复性、互换性好，光学特性稳定
二、产品标准
YD/T 1272
ANSI/TIA-568-C.3
ISO/IEC 11801
IEC 61754
三、产品图片、规格、尺寸

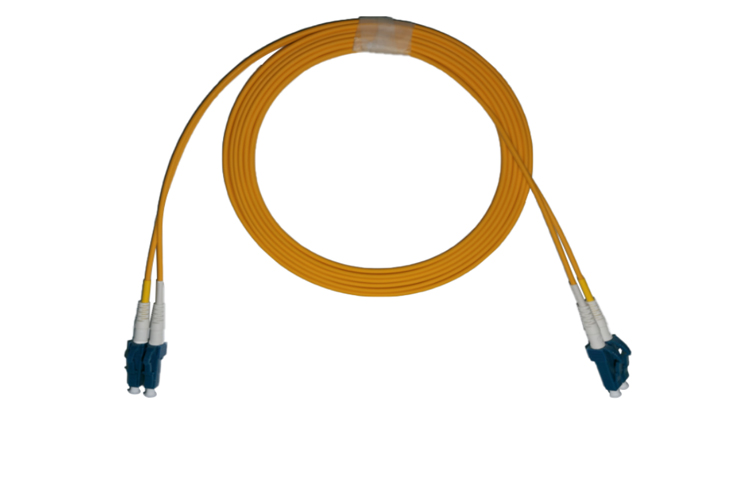

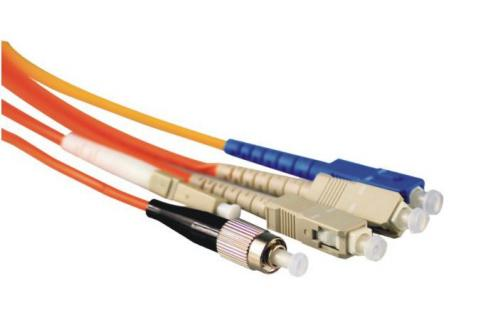

1、产品图片
2.产品列表
|
产品型号 |
产品名称 |
长度 |
|
S909 |
ST/LC 单芯多模跳线 |
3 米 |
|
S910 |
LC/LC 单芯多模跳线 |
3 米 |
|
S911 |
ST/ST 单芯单模跳线 |
3 米 |
|
S912 |
SC/SC 单芯单模跳线 |
3 米 |
|
S913 |
ST/SC 单芯单模跳线 |
3 米 |
|
S914 |
ST/ST 单芯多模跳线 |
3 米 |
|
S915 |
SC/SC 单芯多模跳线 |
3 米 |
|
S916 |
ST/SC 单芯多模跳线 |
3 米 |
|
S917 |
SC/LC 单芯单模跳线 |
3 米 |
|
S918 |
SC/LC 单芯多模跳线 |
3 米 |
|
S919 |
ST/LC 单芯单模跳线 |
3 米 |
|
S920 |
LC/LC 单芯单模跳线 |
3 米 |
|
S921 |
ST/ST 双芯单模跳线 |
3 米 |
|
S922 |
SC/SC 双芯单模跳线 |
3 米 |
|
S923 |
ST/SC 双芯单模跳线 |
3 米 |
|
S924 |
ST/ST 双芯多模跳线 |
3 米 |
|
S925 |
SC/SC 双芯多模跳线 |
3 米 |
|
S926 |
ST/SC 双芯多模跳线 |
3 米 |
|
S928 |
LC/SC 双芯单模跳线 |
3 米 |
|
S929 |
LC/SC 双芯多模跳线 |
3 米 |
|
S930 |
FC/FC 单芯单模跳线 |
3 米 |
|
S931 |
FC/FC 单芯多模跳线 |
3 米 |
|
S932 |
ST/LC 双芯多模跳线 |
3 米 |
|
S933 |
LC/LC 双芯多模跳线 |
3 米 |
|
S934 |
ST/LC 双芯单模跳线 |
3 米 |
|
S935 |
FC/FC 双芯单模跳线 |
3 米 |
|
S936 |
LC/LC 双芯单模跳线 |
3 米 |
|
S937 |
FC/FC 双芯多模跳线 |
3 米 |
|
S938 |
ST/FC 单芯单模跳线 |
3 米 |
|
S939 |
ST/FC 单芯多模跳线 |
3 米 |
|
S940 |
ST/FC 双芯单模跳线 |
3 米 |
|
S941 |
ST/FC 双芯多模跳线 |
3 米 |
|
S942 |
LC/FC 单芯单模跳线 |
3 米 |
|
S943 |
LC/FC 单芯多模跳线 |
3 米 |
|
S944 |
LC/FC 双芯单模跳线 |
3 米 |
|
S945 |
LC/FC 双芯多模跳线 |
3 米 |
|
S946 |
SC/FC 单芯单模跳线 |
3 米 |
|
S947 |
SC/FC 单芯多模跳线 |
3 米 |
|
S948 |
SC/FC 双芯单模跳线 |
3 米 |
|
S949 |
SC/FC 双芯多模跳线 |
3 米 |
多模跳线编码规则，Sxxx -OM1/OM2/OM3/OM4：xxx 为型号数字代码，具体编码参照上 表，例如：选型时 S933 表示 LC/LC 双芯多模 OM1 光纤跳线，其中 OM1 默认省略； S933-OM2/OM3/OM4，表示 3m 长 LC/LC 双芯多模 OM2/OM3/OM4 光纤跳线，具体需 求长度可按实际提出或者在系统上选取.
3.产品结构
|
插针体外径（mm） |
1.2490±0.0005(LC) 2.499±0.0005(SC、ST、FC) |
|
纤芯与插针体同轴误差(mm) |
＜0.0014(单模)；＜0.004(多模) |
|
插芯材质 |
ZrO2 二氧化锆粉， 呈不透明的乳白色，符合 RoHS 标准 |
|
材质 |
FC,ST 金属材料主体： 锌合金（另外含有铜、锰钢）；SC：塑料主材 PBT； LC： 塑料主材 PEI； LC,SC 的金属部分： 不锈钢 |
|
光缆颜色 |
单模 黄色 RAL1021（常规光纤使用 G652D） OM1 灰色 RAL7000 OM2 橙色 RAL2008 OM3 青绿色 RAL6027 OM4 紫罗兰 RAL4003 OM5 柠檬绿 PANTONE373C |
|
光缆外径（mm） |
单芯 2.0 (±0.05） 双芯 2.0*2 (±0.05） |
|
光缆长度（M） |
光纤跳线 3M；也可由用户自定义 |
|
光缆外护套材料 |
LSZH |
|
光缆阻燃等级 |
IEC60332-1 |
|
光缆烟密度满足 |
IEC61034-2 |
|
光缆卤素满足 |
IEC60754-1 、IEC60754-2 |
|
光纤性能 |
符合标准要求 |
|
工作温度 |
-20℃~+60℃ |
4.端面几何形状（3D）标准
|
项目 |
PC、UPC |
APC |
||||
|
SC、FC、ST、E2000、D4、DIN |
LC、MU |
SC、FC、E2000 |
LC、MU |
|||
|
SM |
MM |
SM |
MM |
SM |
MM |
|
|
曲率半径(mm) |
5-30 |
5-12 |
||||
|
顶点偏移( μm) |
≤70 |
≤70 |
||||
|
光纤凹陷(nm) |
-100~+50 |
± 100 |
||||
|
角度偏差( °) |
0 |
8±0.5 |
||||
|
键角偏差( °) |
0 |
±0.5 |
||||
|
光纤直径( μm) |
123-135 |
|||||
(按端口数>90%)
5.传输特性
|
连接头型号 |
FC、SC、LC、ST、MU、E2000、D4、DIN |
|||
|
模式 |
SM |
MM |
||
|
端面规格 |
PC |
UPC |
APC |
UPC |
|
IL(dB) |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.3 |
|
RL(dB) |
≥45 |
≥50 |
≥60 |
≥35 |
|
其他型号 |
MT-RJ、MPO |
|||
|
IL(dB) |
≤0.7 |
- |
≤0.7 |
≤0.5 |
|
RL(dB) |
≥30 |
- |
≥50 |
≥25 |
6. 产品包装、运输和贮存
|
PE 彩袋尺寸（长*宽*厚 mm） |
210*310*0.08mm |
|
PE 彩袋要求 |
1. 光纤跳线绕圈尺寸 160～180 mm，用白色扎带扎 1 道，以不松脱为 原则，不能在光缆上勒出痕迹； 2. 光纤跳线两端连接头需用保护帽盖好； 3. 盘卷直径不小于光缆直径的 25 倍； 4. 装袋方式:1 条/PE 袋，连接器头朝下装入 PE 袋 ; 5. 每个彩色 PE 袋贴有 1 张合格证。 6. 10m 及以下长度需每 5 袋用订书机装订一次。 |
|
外箱尺寸（长*宽*高 mm） |
410*410*220mm |
|
外箱要求 |
牛皮双 BE 瓦 ，印有 SHIP LOGO，专用箱第二唛印有产品型号， 外箱合格证贴外箱侧唛，离上、左边缘 2-2.5CM。 |
四、订购信息
|
产品型号 |
产品名称 |
包装 |
|
见产品列表 |
见产品列表 |
五、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2022.10.17 |
定义版本号 |
V.0 |
