SHIP®光纤尾纤是指用于连接光纤和光纤耦合器的一个类似一半跳线的接头，它包括一个跳线接头和 一段光纤。尾纤一端跟光纤接头熔接，另一端通过(LC、SC、FC、ST)接头跟光纤收发器或光模块相连，构 成光数据传输通路。
一、产品特点
低插入损耗，高回波损耗，性能优
高质量陶瓷插芯，插入损耗低，耐久性好
各种长度、多种类型的光纤跳线可供选择定制
重复性、互换性好，光学特性稳定
二、产品标准
YD/T 1272
ANSI/TIA-568-C.3
ISO/IEC 11801
IEC 61754
三、产品图片、规格、尺寸

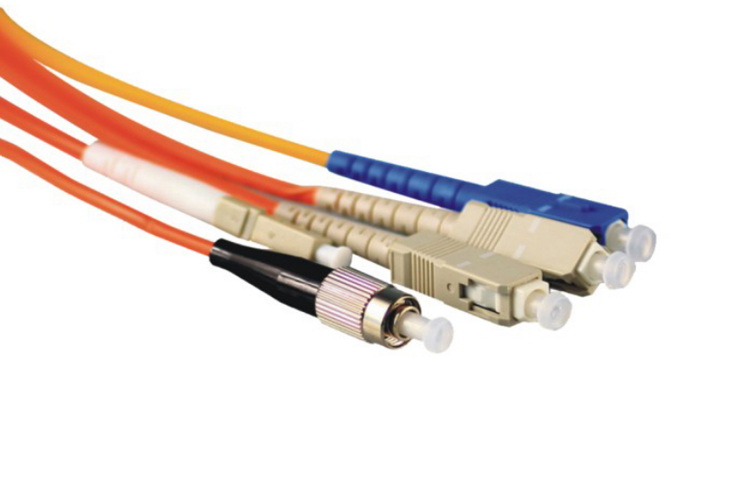

1、产品图片
2.产品列表
|
产品型号 |
产品名称 |
长度 |
|
S811 |
ST 单芯单模尾纤 |
1 米 |
|
S812 |
SC 单芯单模尾纤 |
1 米 |
|
S813 |
LC 单芯单模尾纤 |
1 米 |
|
S814 |
FC 单芯单模尾纤 |
1 米 |
|
S815 |
ST 单芯多模尾纤 |
1 米 |
|
S816 |
SC 单芯多模尾纤 |
1 米 |
|
S817 |
LC 单芯多模尾纤 |
1 米 |
|
S818 |
FC 单芯多模尾纤 |
1 米 |
|
S819 |
ST 双芯单模尾纤 |
1 米 |
|
S820 |
SC 双芯单模尾纤 |
1 米 |
|
S821 |
LC 双芯单模尾纤 |
1 米 |
|
S822 |
FC 双芯单模尾纤 |
1 米 |
|
S823 |
ST 双芯多模尾纤 |
1 米 |
|
S824 |
SC 双芯多模尾纤 |
1 米 |
|
S825 |
LC 双芯多模尾纤 |
1 米 |
|
S826 |
FC 双芯多模尾纤 |
1 米 |
多模尾纤编码规则，Sxxx -OM1/OM2/OM3/OM4：xxx 为型号数字代码，具体编码参照上表，例如：选 型时 S825 表示 LC 双芯多模 OM1光纤尾纤，其中 OM1默认省略；S825-OM2/OM3/OM4，表示长 LC/LC 双芯多模 OM2/OM3/OM4 光纤尾纤,具体需求长度可按实际提出或者在系统上选取。
3.产品结构
|
插针体外径（mm） |
1.2490±0.0005(LC) 2.499±0.0005(SC、ST、FC) |
|
纤芯与插针体同轴误差(mm) |
＜0.0014(单模)；＜0.004(多模) |
|
插芯材质 |
ZrO2 二氧化锆粉， 呈不透明的乳白色，符合 RoHS 标准 |
|
材质 |
FC,ST 金属材料主体： 锌合金（另外含有铜、锰钢）；SC ：塑料主材 PBT；LC ：塑料主材 PEI；LC,SC 的金属部分：不锈钢 |
|
光缆颜色 |
单模 黄色 RAL1021（常规光纤使用 G652D） OM1 灰色 RAL7000 OM2 橙色 RAL2008 OM3 青绿色 RAL6027 OM4 紫罗兰 RAL4003 OM5 柠檬绿 PANTONE373C |
|
光缆外径（mm） |
2.0 (±0.05） |
|
光缆长度（M） |
光纤尾纤 1M；也可由用户自定义 |
|
光缆外护套材料 |
LSZH |
|
光缆阻燃等级 |
IEC60332-1 |
|
光缆烟密度满足 |
IEC61034-2 |
|
光缆卤素满足 |
IEC60754-1 、IEC60754-2 |
|
光纤性能 |
符合标准要求 |
|
工作温度 |
-20℃~+60℃ |
4.端面几何形状（3D）标准
|
项目 |
PC、UPC |
APC |
|||||
|
SC、FC、ST、E2000、D4、DIN |
LC、MU |
SC、FC、E2000 |
LC、MU |
||||
|
SM |
MM |
SM |
MM |
SM |
MM |
||
|
曲率半径(mm) |
5-30 |
5-12 |
|||||
|
顶点偏移( μm) |
≤70 |
≤70 |
|||||
|
光纤凹陷(nm) |
-100~+50 |
± 100 |
|||||
|
角度偏差( °) |
0 |
8±0.5 |
|||||
|
键角偏差( °) |
0 |
±0.5 |
|||||
|
光纤直径( μm) |
123-135 |
||||||
按端口数>90%)
5.传输特性
|
连接头型号 |
FC、SC、LC、ST、MU、E2000、D4、DIN |
|||
|
模式 |
SM |
MM |
||
|
端面规格 |
PC |
UPC |
APC |
UPC |
|
IL(dB) |
≤0.3 |
≤0.2 |
≤0.3 |
≤0.3 |
|
RL(dB) |
≥45 |
≥50 |
≥60 |
≥35 |
|
其他型号 |
MT-RJ、MPO |
|||
|
IL(dB) |
≤0.7 |
≤0.7 |
≤0.5 |
|
|
RL(dB) |
≥30 |
- |
≥50 |
≥25 |
6. 产品包装、运输和贮存
|
PE 彩袋尺寸（长*宽*厚 mm） |
210*310*0.08mm |
|
PE 彩袋要求 |
1. 光纤尾纤绕圈尺寸 110～130 mm，用白色扎带扎 1 道，以不松脱为 原则，不能在光缆上勒出痕迹； 2. 光纤尾纤连接头需用保护帽盖好； 3. 盘卷直径不小于光纤直径的 25 倍； 4. 装袋方式:1 条/PE 袋，连接器头朝下装入 PE 袋 ; 5. 每个彩色 PE 袋贴有 1 张合格证。 6. 10m 及以下长度需每 5 袋用订书机装订一次。 |
|
外箱尺寸（长*宽*高 mm） |
410*410*220mm |
|
外箱要求 |
牛皮双 BE 瓦 ，印有 SHIP LOGO，专用箱第二唛印有产品型号， 外箱合格证贴外箱侧唛，离上、左边缘 2-2.5CM。 |
四、订购信息
|
产品型号 |
产品名称 |
包装 |
|
见产品列表 |
见产品列表 |
五、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2022.10.17 |
定义版本号 |
V.0 |
